卯榫结构

作者:管理员 发表时间:2017-05-15 15:47:49

卯榫结构是中国木质古建筑常用的结构,这种结构也常用于家俱的制作,如最简单的木质小方凳,其特点是在物件上不使用钉子,利用卯榫加固物件,体现出中国古老的文化和智慧。

sǔn榫眼;榫头

竹、木、石制器物或构件上利用凹凸方式相接处凸出的部分,学名:称“榫”。如:榫卯(榫头和卯眼)。框架结构两个或两个以上部分的接合处,“剡木入窍也”。俗谓之“榫头”。

mǎo:卯眼。

木器上安榫头的孔眼。如:卯笋(即卯榫。比喻两部分的连接处);卯眼,或榫眼。“凡剡木相入,以盈入虚谓之笋。以虚入盈谓之卯。故俗有笋头卯之语。”

家具中的卯榫结构:

龙凤榫加穿带

将不够宽的薄板加宽时,就用到了“龙凤榫加穿带”。将薄板的一段刨出断面为半个银锭形的长榫,再将其相邻的薄板开出下大上小的槽口,用推插的方法将两板拼合,可不使其从横的方向拉开。拼合粘牢之后,在其上开一个上小下大的槽口(带口),里面穿嵌的是一个一面是梯形长榫的木条(穿带),穿带的梯形长榫一面稍宽一面稍窄,为了使其穿紧,长榫都是从宽的一边推向窄的一边。穿带两边出头,留做榫子。

攒边打槽装板

“龙凤榫加穿带”拼成的板可用“攒边打槽装板”的方法装入攒边的木框。其具体做法:木框四根,两根长而出榫的叫“大边”,两根短而凿眼的叫“抹头”。在木框的里口打好槽,以便容纳木板的边簧(在拼板的四周刨出的榫舌)穿带出头部分则插入大边上的卯眼内。这样即可以用“攒边打槽装板”的方法把木板装入木框。

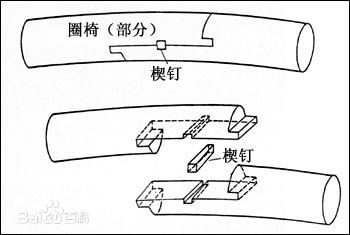

楔钉榫

基本做法:两片榫头交搭,同时榫头上的小舌入槽,使其不能上下移动。然后在搭口中部剔凿方孔,将一枚断面为方形,一边稍粗,一边稍细的楔钉插贯穿过去,使其也不能左右移动即可。楔钉榫多用于圆型家具如香几、坐墩、圆杌凳等面子的边框组构,以及圈椅“月牙扶手”的拼接。在使用过程中,巧妙的楔钉榫由于接触面大,硬木又具有极好的弹性,即便遇到热胀冷缩、湿胀干缩,榫卯结构也能与家具整体一起“发胖”或“缩水”,保证不会让构件间出现任何的“稀缝”。如因外伤需修复榫卯,只需要用热水浇烫退出销子就可以使之结构分离。当然,楔钉榫的拆卸绝对是项技术活,它对工匠的技艺水平要求一点不亚于在开榫凿卯时必须做到的精准细致、不偏毫厘。打开楔钉榫标准模型,原来它采用两半部件进行倒抱式的交搭(又名出榫嵌接),但两半部件尽端又各吐小舌般凸榫,进入对方卯眼后便能紧贴在一起,管住它们上下、左右不错移。而后,又将一枚断面为斜方形头粗尾细的楔钉从搭口中部贯穿锁住。为防止家具松动,传统工艺一般会使用鱼鳔胶来做粘接,如此两片榫头就再也不能拉开了。


抱肩榫

抱肩榫是有束腰家具的腿足与束腰、牙条相结合时使用的榫卯。

具体做法:以有束腰的方桌为例,腿足在束腰的部位以下,切出45度斜肩,并凿三角形榫眼,以便与牙条的45度斜肩及三角形的榫舌拍合。斜肩上还留做上小下大、断面为半个银锭形的“挂销”,与开在牙条背面的槽口挂套。

霸王枨

桌子上常常用到这种方法。霸王枨的上端托着桌面的穿带,用销钉固定,下端交代在腿足中部靠上的地位。枨子下端的榫头向上勾,并且做成半个银锭形。腿足上的榫眼下大上小而且向下扣。榫头从榫眼下部口大处插入,向上一推,便勾挂住了。空隙垫塞木楔,使之固定。用来连接弧形弯材,例如:圈椅的扶手。

基本做法:两片榫头交搭,同时榫头上的小舌入槽,使其不能上下移动。然后在搭口中部剔凿方孔,将一枚断面为方形,一边稍粗,一边稍细的楔钉插贯穿过去,使其也不能左右移动即可。

夹头榫

案形家具中最常见的榫卯结构。如图可见,腿足上端开口,嵌夹牙条与牙头;顶端出榫,与桌案案面的卯眼结合,结构稳固,桌案和腿足角度不易变动,又可将桌面的重量分担到腿足上来。


插肩榫

除夹头榫之外,插肩榫也是案形家具的一种榫卯结构。其结构和夹头榫的结构相似,也是腿足上端开口,嵌夹牙条;顶端出榫,与桌案案面的卯眼结合,不同的是在插肩榫中,腿足的上端外侧被削出斜肩,牙条与腿足相交处剔出槽口。当腿足与牙条相结合时,槽口便与斜肩正好契合。当腿足承受桌案压力的同时,牙条便和斜肩咬合的更紧。这样,桌案的结构便愈发牢固起来。

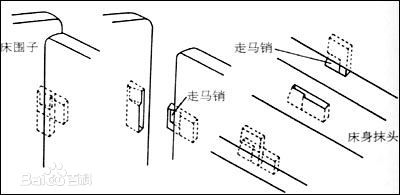

走马销

罗汉床围子与围子之间或围子与床身之间常用到走马销。是“栽销”的一种,指用一块独立的木块做成榫头栽到构件上去,来代替构件本身做成的榫头。一般按在可装卸的两个构件之间。独立的木块做成的榫头形状是下大上小,榫眼的开口是半边大,半边小。榫头由大的一端插入,推向小的一边,就可扣紧。
